| 产地：河北 | 品牌：众鑫 | 功能：转动，滑移 |
| 规格：设计规格 | 材质：金属 | 适用范围：宽桥、曲线桥 |
产品名称

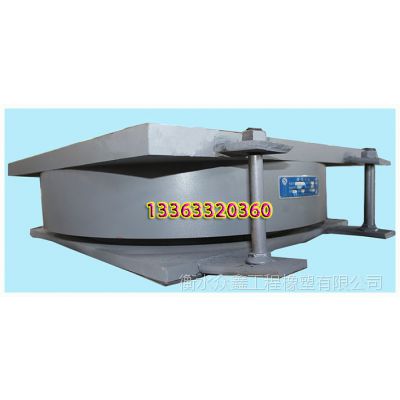

QZ球型支座
一、构造特点
1、QZ球型支座主要由上支座滑板、下支座板、球面板、聚四氟乙烯滑板及钢挡圈组成。球形支座特点适用大轩角要求的桥梁使用。
2、球形橡胶支座通过球面传力，不会出现力的缩颈现象，作用在混凝土上的反力比较均匀。
3、球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad。
4、QZ球型支座各向转动性能一致，适用于宽桥、曲线桥。
5、这种支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
二、主要技术性能
1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。
2、支座轩角分为0.02、0.04、0.06rad.
3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。
4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。
我公司是专业从事研发、生产、销售止水防水工程材料、桥梁工程材料和电缆槽的专业公司。止水防水工程材料主要用于铁路公路隧道、地铁、水利工程、市政地下工程和建筑地下防水。桥梁工程材料包括板式橡胶支座、盆式橡胶支座、伸缩缝等。电缆槽是公路铁路桥梁用管箱，对通讯电力电缆起保护作用。产品规格齐全，质量优良，在国家各类重点工程中得到了广泛应用。凭借合理的价格，可靠的质量，完善的售后，众志产品深得广大用户的青睐和好评！订做热线：180-0318-6272 扣扣：4073-97366 微信：yhl40739-7366
